Cable de Distribución Secundaria (DRS)

Cable de Distribución Secundaria (DRS)

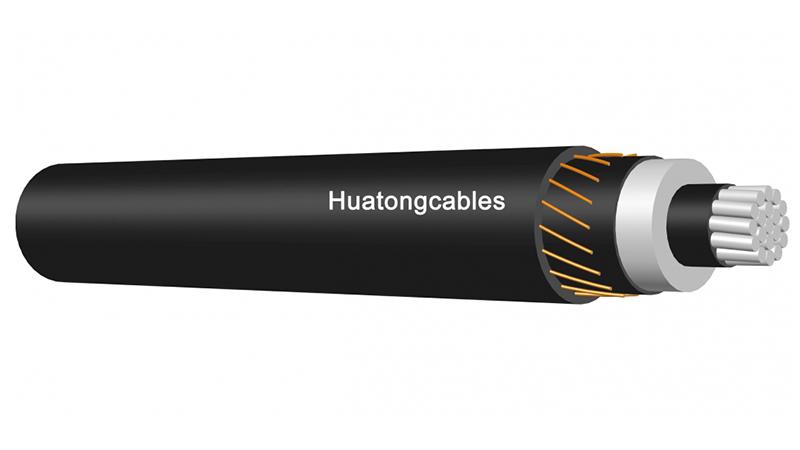

El cable de distribución secundaria DRS también llamado como cable URD está formado por uno, dos o tres conductores  de aluminio o cobre sólido, comprimido, compacto y trenzado según ASTM B3, ASTM B8, ASTM B230 y ASTM B231.

Los conductores del cable URD están forrados con un aislamiento individual de polietileno negro de alta densidad  (TR-XLPE) marcados permanentemente para identificar las fases. También está disponible con nivel de aislamiento del 100%  o 133%.

Los conductores del cable de distribución secundaria están reunidos en forma helicoidal sobre un conductor con aislamiento individual XLPE en color blanco, el cual es utilizado como neutro. El conductor con aislante extruido con 3 líneas es resistente a los rayos UV y es flexible a bajas temperaturas. Se puede agregar diferentes marcas para la diferenciación del conductor si usted lo requiriese.

Los cables pueden ser producidos con materiales impermeables específicos para que sean resistentes a la sumersión en agua siguiendo con las normas ANSI/ICEA T-31-610 y ANSI/ICEA T34-664.

Los cables de distribución secundaria pueden ser operados en la transmisión de energía eléctrica de baja tensión desde 5Kv hasta 46Kv y a una temperatura máxima de operación en el conductor de 90℃ o 105℃ de acuerdo con el material del aislante.

Aplicación:

El cable URD es ideal para sistemas de distribución subterránea en baja tensión. Es también ideal para la distribución en agua, terreno húmedo y también en terrenos secos. Pueden ser usados en instalaciones eléctricas permanentes o temporales de alumbrado en general.

Normas:

Nuestro cable de distribución interna está fabricado según la norma UL1072 y ha sido expuesto a las siguientes pruebas: Prueba a la resistencia a la luz solar, Prueba a temperaturas bajas -40℃, prueba de envejecimiento sobre los materiales aislantes, y otras pruebas.

Ficha Técnica:
Número de parte Capacidad de conducción Tamaño No. de hilos Diametro nominal cond.(mm) Espesor del aislante(mm) Conductor neutral central de cobre Espesor del aislante (mm) Diámetro aproximado del cable (mm)
AWG/MCM No. Diá (mm)
MV-90 35kV 100IL 1/0 19 9.0 8.76 16 1.63 1.4 36
MV-90 35kV 100IL 1/0 19 9.0 8.76 11 1.63 1.4 36
MV-90 35kV 100IL 1/0 19 9.0 8.76 8 1.63 1.4 36
MV-90 35kV 100IL 1/0 19 9.0 8.76 6 1.63 1.4 36
MV-90 35kV 100IL 2/0 19 10.1 8.76 13 2.05 1.4 39.2
MV-90 35kV 100IL 2/0 19 10.1 8.76 7 2.05 1.4 39.2
MV-90 35kV 100IL 2/0 19 10.1 8.76 10 1.63 1.4 38.3
MV-90 35kV 100IL 2/0 19 10.1 8.76 7 1.63 1.4 38.3
MV-90 35kV 100IL 3/0 19 11.4 8.76 16 2.05 1.4 40.4
MV-90 35kV 100IL 3/0 19 11.4 8.76 8 2.05 1.4 40.4
MV-90 35kV 100IL 3/0 19 11.4 8.76 9 1.63 1.4 39.6
MV-90 35kV 100IL 4/0 19 12.8 8.76 20 2.05 1.4 41.8
MV-90 35kV 100IL 4/0 19 12.8 8.76 15 2.05 1.4 41.8
MV-90 35kV 100IL 4/0 19 12.8 8.76 10 2.05 1.4 41.8
MV-90 35kV 100IL 4/0 19 12.8 8.76 16 1.63 1.4 41
MV-90 35kV 100IL 4/0 19 12.8 8.76 11 1.63 1.4 41
MV-90 35kV 100IL 250 37 13.9 8.76 13 1.63 2.05 43.4
MV-90 35kV 100IL 350 37 16.5 8.76 11 2.05 2.05 46.8
MV-90 35kV 100IL 500 37 19.6 8.76 16 2.05 2.05 50
MV-90 35kV 100IL 500 37 19.6 8.76 12 1.63 2.05 49.1
MV-90 35kV 100IL 750 61 19.1 8.76 15 2.59 2.05 56.7
MV-90 35kV 100IL 750 61 19.1 8.76 12 2.05 2.05 55.6
MV-90 35kV 100IL 1000 61 22.0 8.76 20 2.59 2.05 60.4
MV-90 35kV 100IL 1000 61 22.0 8.76 16 2.05 2.05 59.3
MV-90 35kV 100IL 1000 61 22.0 8.76 11 2.05 2.05 59.3
MV-90 35kV 100IL 1000 61 22.0 8.76 20 1.29 2.05 57.8
MV-90 35kV 100IL 1000 61 22.0 8.76 13 1.63 2.05 58.5
MV-90 35kV 100IL 1250 91 20.5 8.76 15 2.05 2.05 62.8
MV-90 35kV 100IL 1250 91 20.5 8.76 20 2.05 2.05 62.8
Número de parte Capacidad de conducción Tamaño No. de hilos Diametro nominal cond.(mm) Conductor neutral central de cobre (mm) Espesor del aislante(mm) Espesor del aislante (mm)
AWG/MCM No. Diá (mm)
MV-105 35kV 100IL 1/0 19 8.76 16 1.63 1.4 36
MV-105 35kV 100IL 1/0 19 8.76 11 1.63 1.4 36
MV-105 35kV 100IL 1/0 19 8.76 8 1.63 1.4 36
MV-105 35kV 100IL 1/0 19 8.76 6 1.63 1.4 36
MV-105 35kV 100IL 2/0 19 8.76 13 2.05 1.4 39.2
MV-105 35kV 100IL 2/0 19 8.76 7 2.05 1.4 39.2
MV-105 35kV 100IL 2/0 19 8.76 10 1.63 1.4 38.3
MV-105 35kV 100IL 2/0 19 8.76 7 1.63 1.4 38.3
MV-105 35kV 100IL 3/0 19 8.76 16 2.05 1.4 40.4
MV-105 35kV 100IL 3/0 19 8.76 8 2.05 1.4 40.4
MV-105 35kV 100IL 3/0 19 8.76 9 1.63 1.4 39.6
MV-105 35kV 100IL 4/0 19 8.76 20 2.05 1.4 41.8
MV-105 35kV 100IL 4/0 19 8.76 15 2.05 1.4 41.8
MV-105 35kV 100IL 4/0 19 8.76 10 2.05 1.4 41.8
MV-105 35kV 100IL 4/0 19 8.76 16 1.63 1.4 41
MV-105 35kV 100IL 4/0 19 8.76 11 1.63 1.4 41
MV-105 35kV 100IL 250 37 8.76 13 1.63 2.05 43.4
MV-105 35kV 100IL 350 37 8.76 11 2.05 2.05 46.8
MV-105 35kV 100IL 500 37 8.76 16 2.05 2.05 50
MV-105 35kV 100IL 500 37 8.76 12 1.63 2.05 49.1
MV-105 35kV 100IL 750 61 8.76 15 2.59 2.05 56.7
MV-105 35kV 100IL 750 61 8.76 12 2.05 2.05 55.6
MV-105 35kV 100IL 1000 61 8.76 20 2.59 2.05 60.4
MV-105 35kV 100IL 1000 61 8.76 16 2.05 2.05 59.3
MV-105 35kV 100IL 1000 61 8.76 11 2.05 2.05 59.3
MV-105 35kV 100IL 1000 61 8.76 20 1.29 2.05 57.8
MV-105 35kV 100IL 1000 61 8.76 13 1.63 2.05 58.5
MV-105 35kV 100IL 1250 91 8.76 15 2.05 2.05 62.8
MV-105 35kV 100IL 1250 91 8.76 20 2.05 2.05 62.8
