Cable de Aluminio tipo USE2/RHH/RHW-2

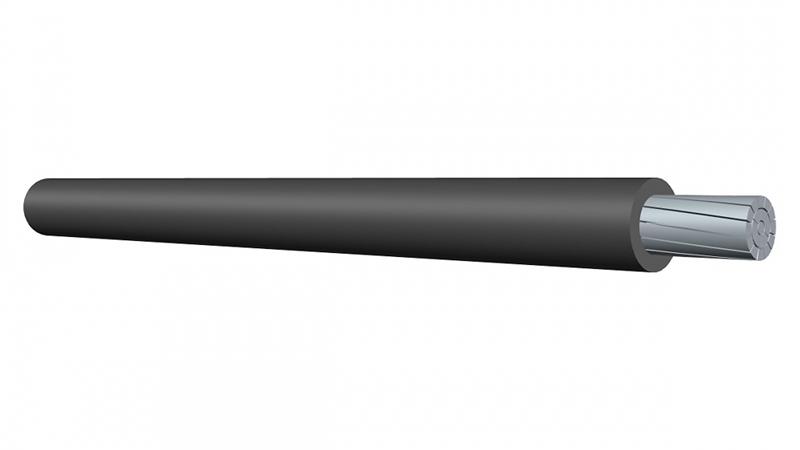

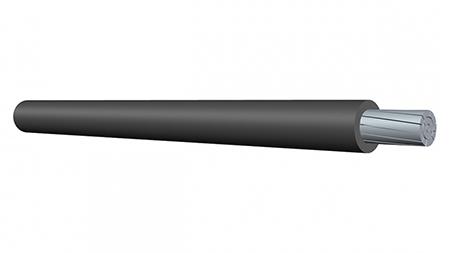

El cable de aluminio tipo USE2/RHH/RHW-2 también llamado como cable de baja tensión monoconductor USE2/RHH/RHW-2, Aluminio RHH o RHW-2 o USE-2, o simplemente llamado cable tipo USE-2/RHH/RHW-2 se construye sobre un conductor compacto de aluminio según AA-8000 con aislamiento de polietileno reticulado (XLPE) en color negro. El cable de baja tensión monoconductor USE2/RHH/RHW-2 es resistente a la luz solar, a la abrasión, al aplastamiento, a los ácidos alcalinos, a las grasas, a los efectos de la humedad en condiciones críticas y al calor.

El conductor de aluminio forrado tipo USE2/RHH/RHW-2 se puede utilizar a una tensión máxima de operación de 600 voltios y a una temperatura máxima de operación de 90ºC en condiciones húmedas o secas

Aplicación:

Los cables de aluminio RHH o RHW-2 o USE-2 son utilizados para redes de distribución en instalaciones de iluminación y en aplicación de transmisión de energía de baja energía en circuitos subterráneos como los especificados en el National Electrical Code, NEC.

Normas:

Los cables de aluminio RHH/RHW-2/USE-2 cumplen con las normas UL44 y UL854. Han pasado por las siguientes pruebas: prueba de sobrecarga de energía, F12 prueba horizontal de la llama, 720h prueba de resistencia a la luz solar, prueba de envejecimiento sobre los materiales de aislamiento, prueba de resistencia al voltaje dieléctrico, etc.

Ficha Técnica:

Calibre del conductor （AWG o kcmil）	Diametro nominal del cable		Espesor del aislante		Espesor nominal		Peso aproximado			Capacidad eléctrica
Calibre del conductor （AWG o kcmil）	pulgadas	mm	mils	mm	mils	mm	Kg/Km	LBS/1000FT	60℃		75℃	90℃
8	0.134	3.4	60	1.52	254	6.4	27	18	35		40	45
6	0.169	4.29	60	1.52	289	7.3	31	21	40		50	55
4	0.213	5.41	60	1.52	333	8.5	37	25	55		65	75
2	0.268	6.81	60	1.52	388	9.9	45	30	75		90	100
1	0.299	7.59	80	2.03	459	11.7	69	46	85		100	115
1/0	0.336	8.53	80	2.03	496	12.6	75	50	100		120	135
2/0	0.376	9.55	80	2.03	536	13.6	81	54	115		135	150
3/0	0.423	10.74	80	2.03	583	14.8	89	60	130		155	175
4/0	0.475	12.07	80	2.03	635	16.1	99	67	150		180	205
250	0.520	13.21	95	2.41	710	18.0	128	86	170		205	230
300	0.570	14.48	95	2.41	760	19.3	139	93	195		230	260
350	0.616	15.65	95	2.41	806	20.5	146	98	210		250	280
400	0.659	16.74	95	2.41	849	21.6	155	104	225		270	305
500	0.736	18.69	95	2.41	925	23.5	169	114	260		310	350
600	0.813	20.65	110	2.79	1033	26.2	216	145	285		340	385
700	0.877	22.28	110	2.79	1097	27.9	230	155	315		375	425
750	0.908	23.06	110	2.79	1128	28.6	237	159	320		385	435
900	0.999	25.37	110	2.79	1219	31.0	254	171	355		425	480
1000	1.060	26.92	110	2.79	1280	32.5	266	179	375		445	500
