Monoconductor XHHW-2

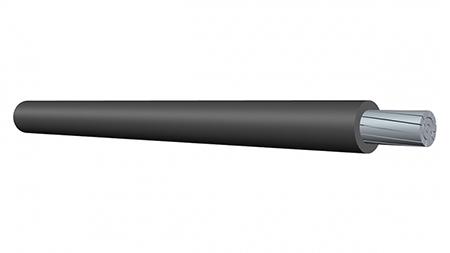

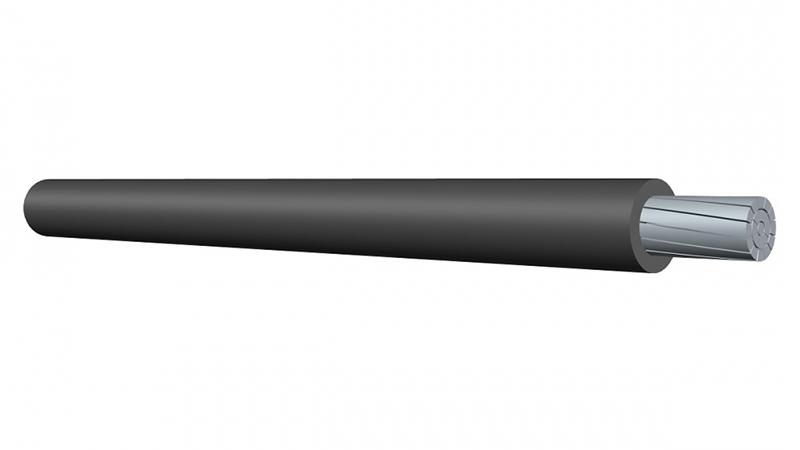

El monoconductor XHHW-2 o también llamado como cable de aluminio forrado XHHW-2, Cable Al XHHW-2 o simplemente cable XHHW-2 está formado por un conductor de aleación de aluminio trenzado serie AA-8000 y con un aislamiento de polietileno reticulado (XLPE). El cable de aluminio forrado XHHW-2 es muy resistente ante la luz solar, la abrasión, agua y el calor.

El aislamiento de polietileno reticulado resistente a las altas temperaturas y al agua. Debe ser usado a una máxima temperatura de operación de 90 °C en ambientes secos, húmedos o con agua. El voltaje de operación máximo es de 600 voltios. El cable puede ser instalado sin necesidad de usar lubricante de extracción.

Aplicación:

El monoconductor XHHW-2 es mayormente usado en sistemas de distribución de baja tensión e iluminación, en edificios públicos e instalaciones industriales, centros comerciales, usos como los especificados en el national electrical code, NEC. Su cubierta XLP lo hace resistente a la intemperie y humedad.

Normas:

Nuestro conductor de aluminio desnudo XHHW-2 cumple con los requerimientos de la norma UL 44. Ha sido expuesto a las siguientes pruebas: prueba de sobrecarga, FT2 prueba de inflamabilidad horizontal, 720-h prueba de resistencia ante la luz solar, prueba de envejecimiento sobre los materiales aislantes, prueba de resistencia al voltaje dieléctrico, etc.

Ficha Técnica:

Calibre del conductor （AWG o kcmil）	Diámetro nominal del conductor		Espesor del aislante		Espesor nominal		Peso aproximado		Resistencia eléctrica
Calibre del conductor （AWG o kcmil）	Pulgadas	mm	mils	mm	mils	mm	Kg/Km	LBS/1000FT	60℃	75℃	90℃
8	0.134	3.4	45	1.14	224	5.7	19	13	35	40	45
6	0.169	4.29	45	1.14	259	6.6	22	15	40	50	55
4	0.213	5.41	45	1.14	303	7.7	27	18	55	65	75
2	0.268	6.81	45	1.14	358	9.1	33	22	75	90	100
1	0.299	7.59	55	1.4	409	10.4	45	30	85	100	115
1/0	0.336	8.53	55	1.4	446	11.3	49	33	100	120	135
2/0	0.376	9.55	55	1.4	486	12.4	54	36	115	135	150
3/0	0.423	10.74	55	1.4	533	13.5	59	40	130	155	175
4/0	0.475	12.07	55	1.4	585	14.9	66	44	150	180	205
250	0.520	13.21	65	1.65	650	16.5	84	56	170	205	230
300	0.570	14.48	65	1.65	700	17.8	91	61	195	230	260
350	0.616	15.65	65	1.65	746	19.0	97	65	210	250	280
400	0.659	16.74	65	1.65	789	20.0	102	69	225	270	305
500	0.736	18.69	65	1.65	865	22.0	112	75	260	310	350
600	0.813	20.65	80	2.03	973	24.7	153	103	285	340	385
700	0.877	22.28	80	2.03	1037	26.3	163	110	315	375	425
750	0.908	23.06	80	2.03	1068	27.1	168	113	320	385	435
900	0.999	25.37	80	2.03	1159	29.4	181	122	355	425	480
1000	1.060	26.92	80	2.03	1220	31.0	189	127	375	445	500
