Cable Distribución Aérea (PSD)

Cable Distribución Aérea (PSD)

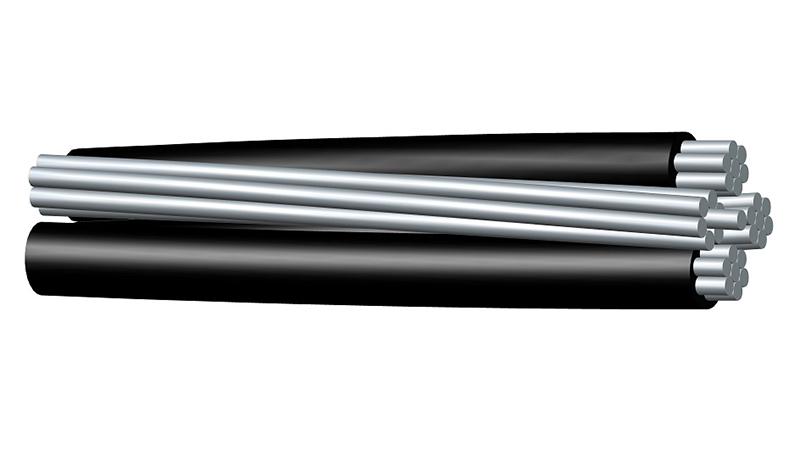

Los cables de distribución aérea PSD también llamados simplemente como cables PSD están formados por uno, dos o tres conductores de aleación de  aluminio trenzado concéntricamente 1350-H19 dispuestos helicoidalmente alrededor de un conductor neutro desnudo de aleación de aluminio AAC/AAAC/ACSR que es utilizado como soporte o mensajero. Cuentan con aislamiento individual termoplástico de polietileno negro de alta densidad (XLPE), resistente a la intemperie (WP).

El cable de aluminio PSD puede ser usado a una tensión máxima de operación de 600 voltios (voltaje máximo) y una temperatura máxima de 75℃ (aislante PE) o 90℃ (aislante XLPE).

Aplicación:

Los cables PSD son ideales para la distribución eléctrica aérea en baja tensión para instalaciones eléctricas permanentes o temporales de alumbrado público, en conjuntos habitacionales y fraccionamientos.

Normas:
  • B-230 Cable de aleación de aluminio 1350-H19 para uso eléctrico.
  • B-231 Conductor de aluminio, trenzado concéntrico.
  • B-232 Conductor de aluminio, trenzado concéntrico y reforzado con acero (ACSR).
  • B-399 trenzado concéntrico 6201-T81 conductores de aleación de aluminio.
  • B-901 Cable de aluminio trenzado comprimido con un solo cable de entrada.
  • ANSI/ICEA S-76-474.
Ficha Técnica:
No. de alambres × tamaño Conductor de aluminio Conductor mensajero Producto terminado Diametro completo del cable (mm)
Formación Diámetro nominal Acero Aluminio Diámetro nominal Grosor Diámetro nominal
Albino Fase del conductor 3 X 1 AWG 19/1.68 8.02 1.52 11.06 25.5
Neutra 1 X 1 AWG 1/3 6/3 9
Standardbred Fase del Conductor 3 X 1/0 AWG 7/3.16 9.01 1.52 12.05 28
Neutral 1 X 1/0 AWG 1/3.37 6/3.37 10.11
Costena Fase del Conductor 3 X 1/0 AWG 19/1.89 9.01 1.52 12.05 28
Neutral 1 X 1/0 AWG 1/3.37 6/3.37 10.11
Chicoteagues Fase del Conductor 3 X 2/0 AWG 7/3.55 10.09 1.52 13.14 30.7
Neutral 1 X 2/0 AWG 1/3.78 6/3.78 11.35
Grullo Fase del Conductor 3 X 2/0 AWG 19/2.12 10.09 1.52 13.14 30.7
Neutral 1 X 2/0 AWG 1/3.78 6/3.78 11.35
Mare Fase del Conductor 3 X 3/0 AWG 7/3.98 11.37 1.52 14.42 33.9
Neutral 1 X 3/0 AWG 1/4.25 6/4.25 12.74
Suffolk Phase Conductor 3 X 3/0 AWG 19/2.38 11.37 1.52 14.42 33.9
Neutral 1 X 3/0 AWG 1/4.25 6/4.25 12.74
Stallion Fase del Conductor 3 X 4/0 AWG 7/4.46 12.74 1.52 15.79 37.3
Neutral 1 X 4/0 AWG 1/4.77 6/4.77 14.31
Appaloosa Fase del Conductor 3 X 4/0 AWG 19/2.67 12.74 1.52 15.79 37.3
Neutral 1 X 4/0 AWG 1/4.77 6/4.77 14.31
Bronco fase del Conductor 3 X 336.4 MCM 19/3.38 16.07 2.03 20.13 47
Neutral 1 X 336.4 MCM 1/3.47 44/6.36 17.36
Gelding fase del Conductor 3 X 336.4 MCM 19/3.38 16.07 2.03 20.13 45.2
Neutral 1 X 4/0 AWG 1/4.77 6/4.77 14.31
Hurricane fase del Conductor 3 X 500 MCM 37/2.94 19.6 2.03 23.66 54
Neutral 1 X 336.4 AWG 7/2.25 26/2.89 18.29
