Cable de Aluminio XHHW-2 tipo MC

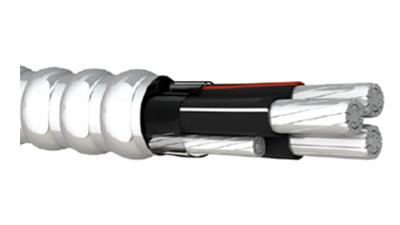

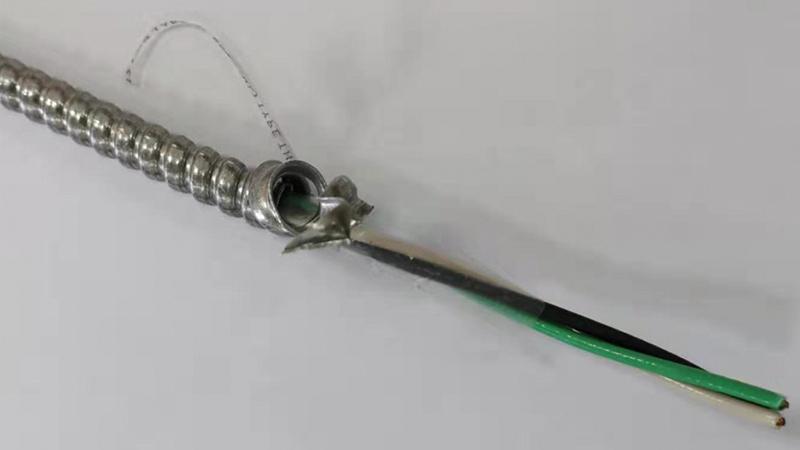

El Cable de Aluminio XHHW-2 Tipo MC también llamado como cable engargolado de aluminio, cable armado de aluminio o simplemente cable tipo MC está construido sobre conductores de aleación de aluminio XHHW-2 trenzado serie AA-8000 y están forrados por un aislante XLPE resistente a la luz solar, a la abrasión, al agua, y al calor. Los conductores del cable armado de aluminio se envuelven con una cinta adhesiva y se cubren bajo una armadura de aluminio entrelazada.

El cable de tipo MC es apto para ser usado a una tensión máxima de operación de 600 voltios y a temperaturas no mayores de 90°C en ambientes secos, húmedos o con agua.

Aplicación:

El cable MC puede ser usado en la distribución de energía como alimentadores y en circuitos derivados, para servicios en condiciones de altas temperaturas, en edificios comerciales, industriales, institucionales, multi-residenciales, usos como los descritos en el national electrical code, NEC.

Normas:

Nuestro cable armado de aluminio cumple con las normas UL 1569 and UL 44. Ha sido expuesto a diferentes pruebas: prueba de aplastamiento, prueba de la tensión en la armadura, prueba de densidad del conductor, prueba de resistencia dieléctrica, prueba de la llama F12, Prueba de resistencia de los aislantes, prueba de capacidad y otras pruebas para cables como se plantean en las normas UL1569 y UL44.

Ficha Técnica:

Tamaño	Diámetro nominal del conductor		Espesor del aislante		Diametro nominal		Peso aprox		Capacidad de conduccion de corriente
（AWG o kcmil）	Pulgadas	mm	mils	mm	mils	mm	Kg/Km	LBS/1000FT	75℃	90℃
6-6-6-6	0.169	4.29	45	1.14	821	20.8	421	283	50	55
4-4-4-6	0.213	5.41	45	1.14	906	23	521	350	65	75
2-2-2-6	0.268	6.81	45	1.14	1017	25.8	667	448	90	100
2-2-2-4	0.268	6.81	45	1.14	1033	26.2	693	465	90	100
1-1-1-4	0.299	7.59	55	1.4	1133	28.8	824	553	100	115
1/0-1/0-1/0-4	0.336	8.53	55	1.4	1208	30.7	948	637	120	135
2/0-2/0-2/0-4	0.376	9.55	55	1.4	1294	32.9	1099	739	135	150
3/0-3/0-3/0-4	0.423	10.74	55	1.4	1396	35.4	1287	865	155	175
4/0-4/0-4/0-2	0.475	12.07	55	1.4	1509	38.3	1548	1040	180	205
250-250-250-2	0.52	13.21	65	1.65	1648	41.9	1802	1211	205	230
250-250-250-3/0	0.52	13.21	65	1.65	1692	43	1953	1313	205	230
300-300-300-2	0.57	14.48	65	1.65	1756	44.6	2054	1381	230	260
350-350-350-2	0.616	15.65	65	1.65	2013	51.1	2462	1655	250	280
350-350-350-1	0.616	15.65	65	1.65	2013	51.1	2486	1671	250	280
400-400-400-1	0.659	16.74	65	1.65	2106	53.5	2747	1846	270	305
500-500-500-1	0.736	18.69	65	1.65	2271	57.7	3241	2178	310	350
500-500-500-2/0	0.736	18.69	65	1.65	2271	57.7	3309	2224	310	350
500-500-500-3/0	0.736	18.69	65	1.65	2271	57.7	3357	2256	310	350
600-600-600-1	0.813	20.65	80	2.03	2503	63.6	3853	2590	340	385
600-600-600-1/0	0.813	20.65	80	2.03	2503	63.6	3883	2610	340	385
700-700-700-1/0	0.877	22.28	80	2.03	2642	67.1	4403	2960	375	425
750-750-750-1/0	0.908	23.06	80	2.03	2708	68.8	4619	3104	385	435
750-750-750-3/0	0.908	23.06	80	2.03	2708	68.8	4704	3161	385	435
750-750-750-750	0.908	23.06	80	2.03	2887	73.3	5563	3739	385	435
900-900-900-250	0.999	25.37	80	2.03	2904	73.8	5556	3734	425	480
900-900-900-900	0.999	25.37	80	2.03	3106	78.9	6515	4378	425	480
