Cable Fotovoltaico

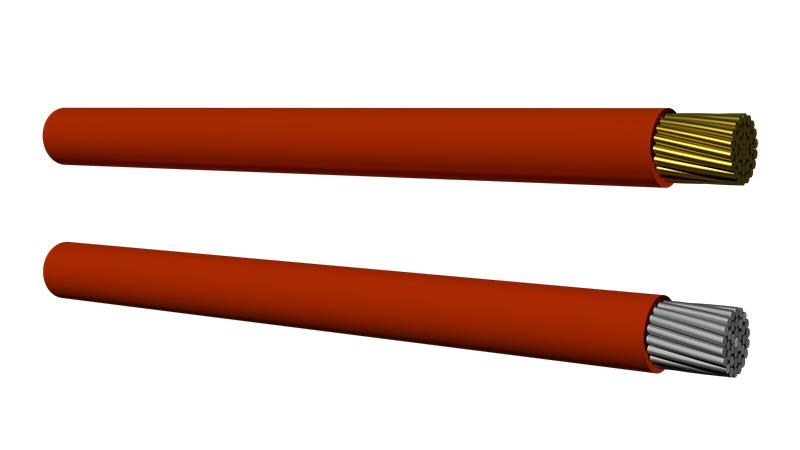

El cable fotovoltaico también conocido como cable PV, cable solar o cable solar fotovoltaico son cables con un solo conductor que puede ser de cobre o aluminio y está forrado con un aislante de poliolefina reticulada (XLPO).

El cable PV puede ser usado en tensiones de 600 voltios o 2000 voltios y a una temperatura máxima de operación de 90℃.

Gracias a su gran resistencia al ambiente, el cable fotovoltaico puede ser instalado en lugares secos, húmedos o mojados e incluso lugares con exposición directa a los rayos solares.

Aplicación:

El cable fotovoltaico es mayormente usado para paneles solares para llevar la energía eléctrica a una caja combinadora o punto de almacenamiento.

Normas:

Nuestros cables PV cumplen con las normas UL4703. Han sido expuestos a las siguientes pruebas: VW-1 ensayo a la llama, prueba de resistencia solar, prueba a temperaturas bajas -40℃, etc.
Marcas opcionales: Dir Bur, VW-1, -40C.

Ficha Técnica:

PV-2000V

Tamaño		Formación		Espesor de aislante(mm)	Diámetro nominal aisl. (mm)
14	AWG	7	0.61	1.9	5.6
12	AWG	7	0.77	1.9	6.1
10	AWG	7	0.97	1.9	6.7
8	AWG	7	1.22	2.15	8
6	AWG	7	1.56	2.15	8.8
4	AWG	7	1.96	2.15	10
3	AWG	7	2.2	2.15	10.7
2	AWG	7	2.47	2.15	11.5
1	AWG	19	1.69	2.66	13.5
1/0	AWG	19	1.89	2.66	14.5
2/0	AWG	19	2.13	2.66	15.6
3/0	AWG	19	2.39	2.66	16.9
4/0	AWG	19	2.68	2.66	18.3
250	MCM	37	2.09	3.04	20.3
300	MCM	37	2.29	3.04	21.6
350	MCM	37	2.47	3.04	22.9
400	MCM	37	2.64	3.04	24
450	MCM	37	2.8	3.04	25.1
500	MCM	37	2.95	3.04	26.1
550	MCM	61	2.41	3.43	28
600	MCM	61	2.52	3.43	28.9
650	MCM	61	2.62	3.43	29.8
700	MCM	61	2.72	3.43	30.6
750	MCM	61	2.82	3.43	31.5
800	MCM	61	2.91	3.43	32.3
900	MCM	61	3.09	3.43	33.8
1000	MCM	61	3.25	3.43	35.3

PV-600V

Tamaño		Formación		Espesor de aislante(mm)	Diámetro nominal aisl. (mm)
14	AWG	7	0.61	1.52	4.9
12	AWG	7	0.77	1.52	5.3
10	AWG	7	0.97	1.52	5.9
8	AWG	7	1.22	1.9	7.5
6	AWG	7	1.56	1.9	8.3
4	AWG	7	1.96	1.9	9.5
3	AWG	7	2.2	1.9	10.2
2	AWG	7	2.47	1.9	11
1	AWG	19	1.69	2.41	13
1/0	AWG	19	1.89	2.41	14
2/0	AWG	19	2.13	2.41	15.1
3/0	AWG	19	2.39	2.41	16.4
4/0	AWG	19	2.68	2.41	17.8
250	MCM	37	2.09	2.79	19.8
300	MCM	37	2.29	2.79	21.1
350	MCM	37	2.47	2.79	22.4
400	MCM	37	2.64	2.79	23.5
450	MCM	37	2.8	2.79	24.6
500	MCM	37	2.95	2.79	25.6
550	MCM	61	2.41	3.18	27.5
600	MCM	61	2.52	3.18	28.4
650	MCM	61	2.62	3.18	29.3
700	MCM	61	2.72	3.18	30.1
750	MCM	61	2.82	3.18	31
800	MCM	61	2.91	3.18	31.8
900	MCM	61	3.09	3.18	33.3
1000	MCM	61	3.25	3.18	34.8
