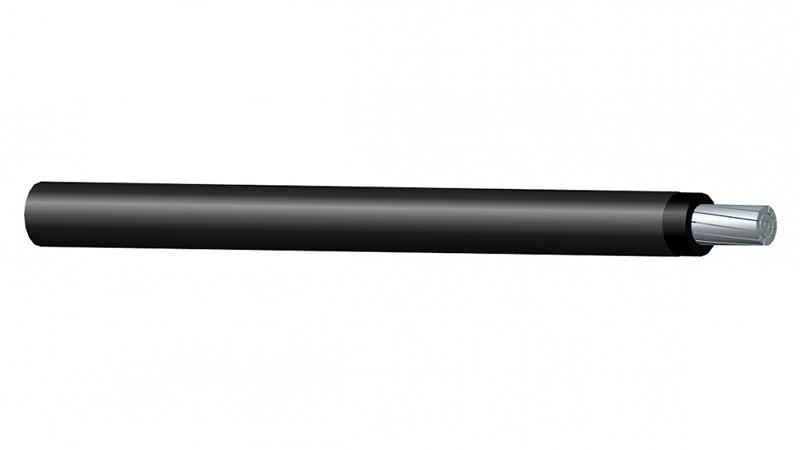

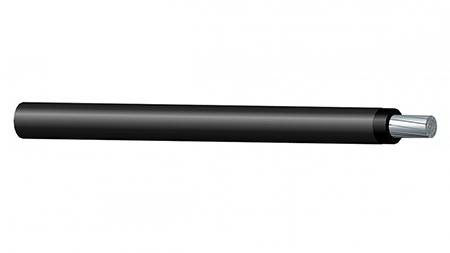

Cable tipo THHN/THWN-2

El cable tipo THHN/THWN-2 también llamado como conductor tipo THHN o THWN-2, o simplemente cable THHN/THWN-2 se construye sobre un conductor de aleación de aluminio o bronce suave aislado en material termoplástico policloruro de vinilo PVC y cubierto con nilón que ofrece una excelente resistencia al aceite. Este cable puede ser usado a una tensión máxima de 600 voltios.E

El conductor THHN se debe usar a una temperatura máxima de 90ºC en ambientes secos. El cable THWN-2 es ideal para ser usado en ambientes secos y húmedos.

Aplicación:

El cable tipo THHN/THWN-2 es ideal para instalaciones de fuerza, control y alumbrado en lugares expuestos e hidrocarburos, alambrado para edificaciones, circuitos alimentadores y ramales y redes interiores secundarias industriales.

Normas:

Nuestro cable tipo THHN/THWN-2 cumple con las normas UL83. Se le puede añadir las siguientes marcas opcionales:

Cable tipo THHN: VW-1, PR I, PR II.
Cable tipo THWN-2: VW-1, PR I, PR II, GR I, GR II, Sun Res.

Ficha Técnica:

Calibre del conductor（AWG）	Min. número de alambres	Espesor aislante PVC (mm)	Espesor del aislante de Nilón (mm)	Diámetro nominal (mm)
14	1	0.38	0.10	2.8
12	1	0.38	0.10	3.3
10	1	0.51	0.10	4.2
8	7	0.76	0.13	5.5
6	7	0.76	0.13	6.4
4	7	1.02	0.15	8.1
2	7	1.02	0.15	9.6
1	18	1.27	0.18	11.2
1/0	18	1.27	0.18	12.2
2/0	18	1.27	0.18	13.3
3/0	18	1.27	0.18	14.6
4/0	18	1.27	0.18	16.0
250	35	1.52	0.20	17.7
300	35	1.52	0.20	19.0
350	35	1.52	0.20	20.3
400	35	1.52	0.20	21.4
500	35	1.52	0.20	23.5
600	58	1.78	0.23	26.1
700	58	1.78	0.23	27.8
750	58	1.78	0.23	28.7
800	58	1.78	0.23	29.5
900	58	1.78	0.23	31
1000	58	1.78	0.23	32.5
