Cables de Aleación de Aluminio 6201 AAAC

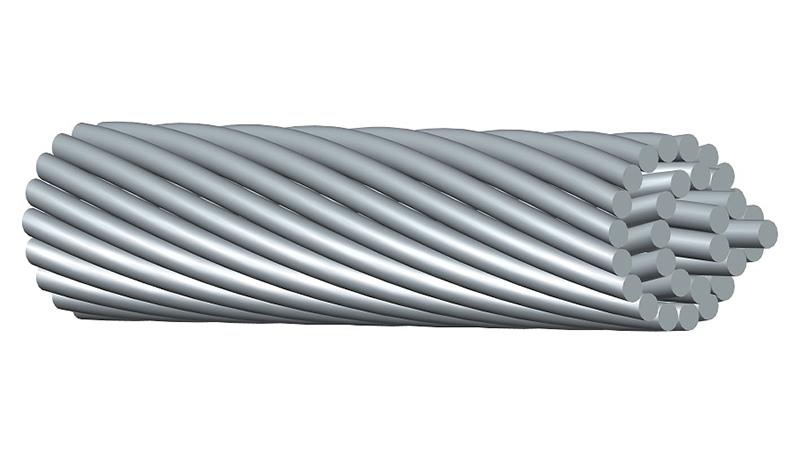

Los cables de aleación de aluminio 6201 AAAC también llamados como cable aéreo de aluminio desnudo AAAC, cables de aluminio desnudo AAAC, conductores de aluminio AAAC o simplemente cables AAAC son conductores cableados concéntricamente que se componen de una o varias capas de alambres de aleación de aluminio 6201-T81.

Nuestros conductores de aluminio AAAC se caracterizan por ser de gran resistencia mecánica, buena conductividad eléctrica, alta resistencia térmica, minimiza pérdidas por el efecto corona y no presenta problemas electromagnéticos.

Los cables AAAC presentan mayor resistencia ante la corrosión que los cables ACSR y mayor resistencia mecánica que los cables AAC.

Aplicación:

Los cables de aluminio desnudo AAAC se utilizan en aplicaciones de circuitos aéreos de bajo, medio y alto voltaje para la distribución de la energía eléctrica primaria y secundaria.

Normas:

ASTM B398 Aleación de aluminio 6201-T81 cables para transmisión eléctrica.
ASTM B399 Conductores de aleación de aluminio trenzado concéntricamente 6201-T81.

Ficha Técnica:

Calibre del conducto	Denominación	Formación del conductor		Diamétro total del cable (mm)	Resistencia Eléctrica (KN)
kcmil o AWG	Denominación	No. de hilos	Diámetro del cable	Diamétro total del cable (mm)	Resistencia Eléctrica (KN)
1439.2	--	61	3.90	35.1	208
1348.8	--	61	3.78	34.0	195
1259.6	--	61	3.65	32.9	182
1165.1	--	61	3.51	31.6	169
1077.4	--	61	3.38	30.4	156
927.2	GREELEY	37	4.02	28.1	136
740.8	FLINT	37	3.59	25.1	108
652.4	ELGIN	19	4.71	23.6	97.5
559.5	DARIEN	19	4.36	21.8	83.6
465.4	CAIRO	19	3.98	19.9	69.6
394.5	CANTON	19	3.66	18.3	59
312.8	BUTTE	19	3.26	16.3	46.7
246.9	ALLIANCE	7	4.77	14.3	38.1
195.7	AMHERST	7	4.25	12.8	30.2
155.4	ANAHEIM	7	3.78	11.3	24
123.3	AZUSA	7	3.37	10.1	19
77.47	AMES	7	2.67	8.0	12.5
48.69	ALTON	7	2.12	6.4	7.84
30.58	AKRON	7	1.68	5.0	4.92
